中频炉感应线圈是中频炉加热系统中非常重要的一个部件，通过感应线圈产生的交变磁场使得被加热的金属工件中形成涡流而自身发热达到加热目的。

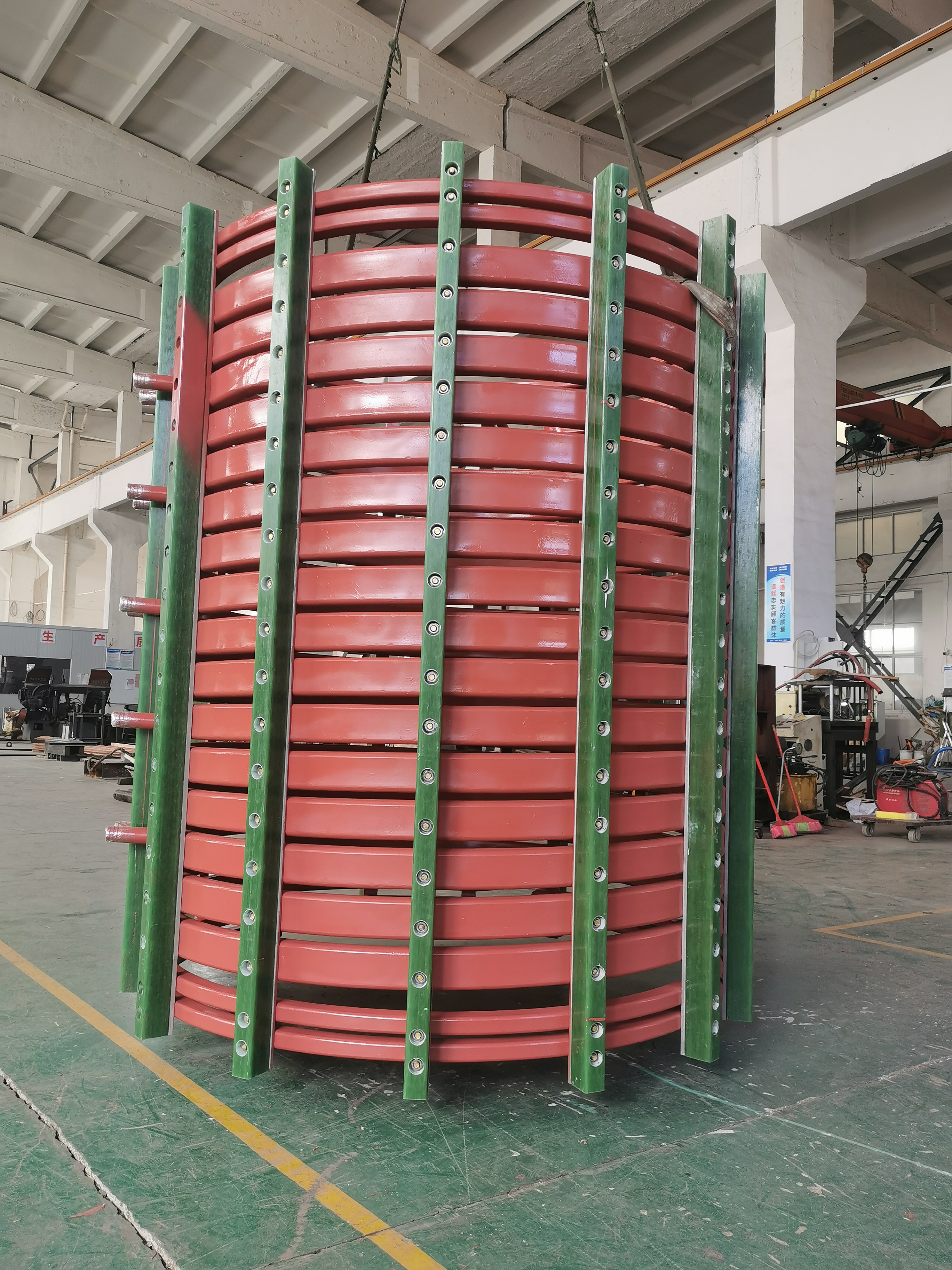

中频炉感应线圈由矩形中空紫铜管根据工艺参数而专门设计的尺寸，用模具绕制而成的螺旋形线圈，线圈的匝间距离、线圈长度、线圈水嘴配置等等都是由计算后设计得出。中频炉感应线圈上配置线圈冷却水路分配器，给予感应器线圈及时的降温。

中频炉感应线圈由感应线圈、固定结构件、冷却水路构成、耐火材料等组成。由焊接铜螺栓和胶木柱来固定匝间和保证线圈加热长度，再把线圈固定在线圈底托上，安装线圈冷却水路、炉口板和线圈外罩胶木板，打压试验没有问题后震动打结炉衬材料且安装水冷导轨。

中频炉感应线圈分锻造用中频炉加热线圈、铸造用中频炉红莲线圈、调质用中频炉感应线圈、透热感应线圈、退火感应加热器，回火感应加热器和正火感应加热器等等。
