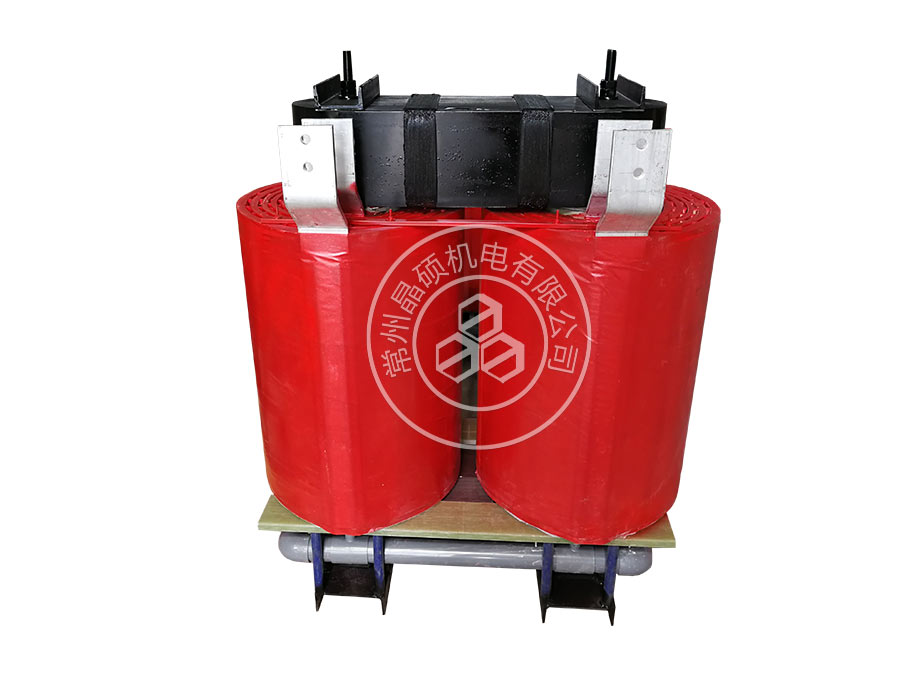

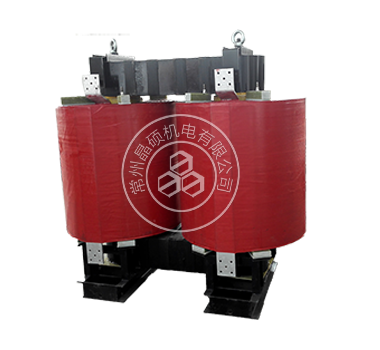

干式电抗器

电抗器

产品特点

  1. 更高过电压、过电流能力:电抗器线圈采用特殊绝缘材料和H级耐热胶脂,保障了电抗器的过电压、过电流能力。
  2. 更低线损:线圈的直流电阻比原水冷电抗器线圈减小了30%,有效的降低了线损。
  3. 更低铁损:芯柱采用分段铁芯,多段间隙可以调整电感值,且可以抑制电抗器铁芯的边缘效应,有效的降低了电抗器的铁损。

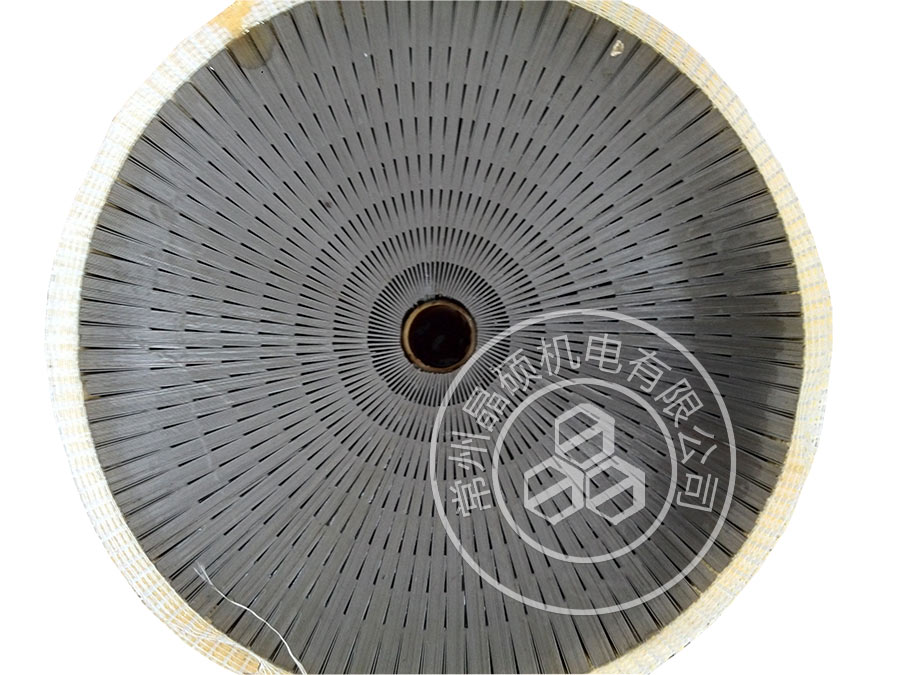

  4. 更低损耗:芯柱采用取向硅钢片用散型叠装工艺加工而成,叠装系数达到98%,损耗是传统工艺的1/3。
  5. 更高品质:电抗器的夹件、紧固件均采用了去磁工艺制作,确保电抗器具有较高的品质。

产品详情

1、铁芯采用优质进口硅钢片,芯柱经多个气隙分成均匀小段,气隙采用环氧布板作为隔绝,以保证气隙在电抗器长期运行下而不发生变化;

2、铁芯端面采用优质硅钢片端面胶,使硅钢片牢固地结合在一起,大大减小了运行时的噪音,并具有较好的防腐性能;

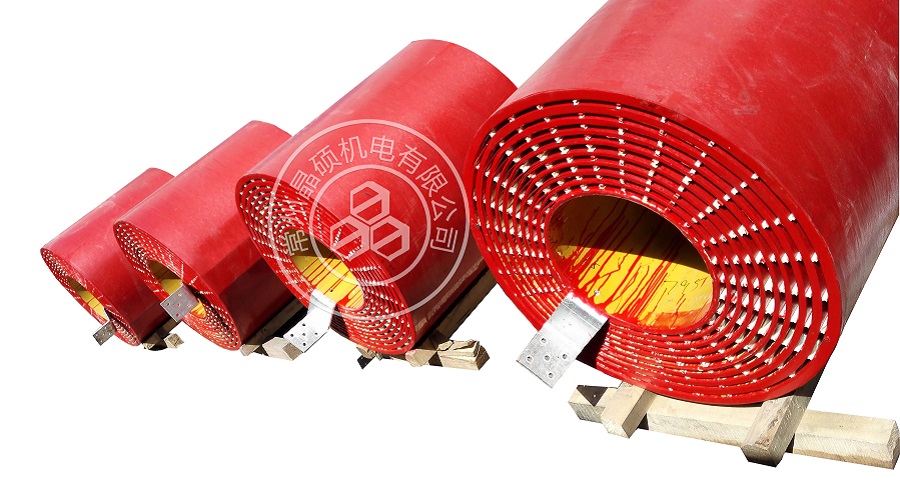

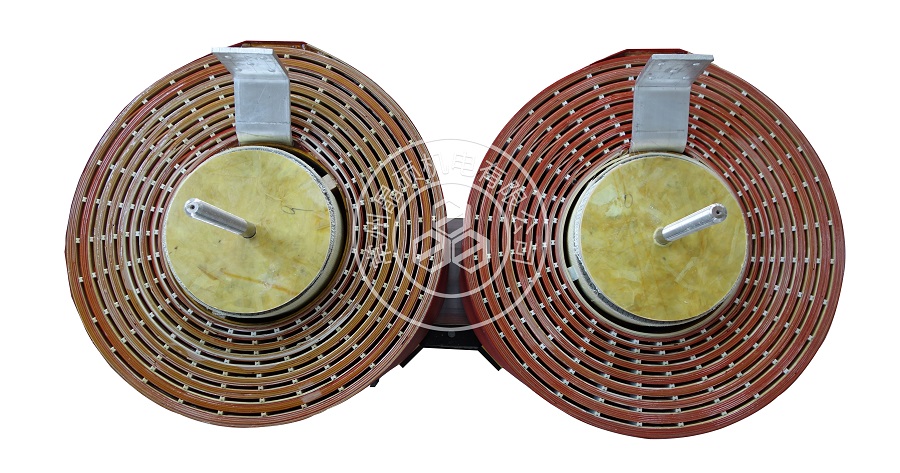

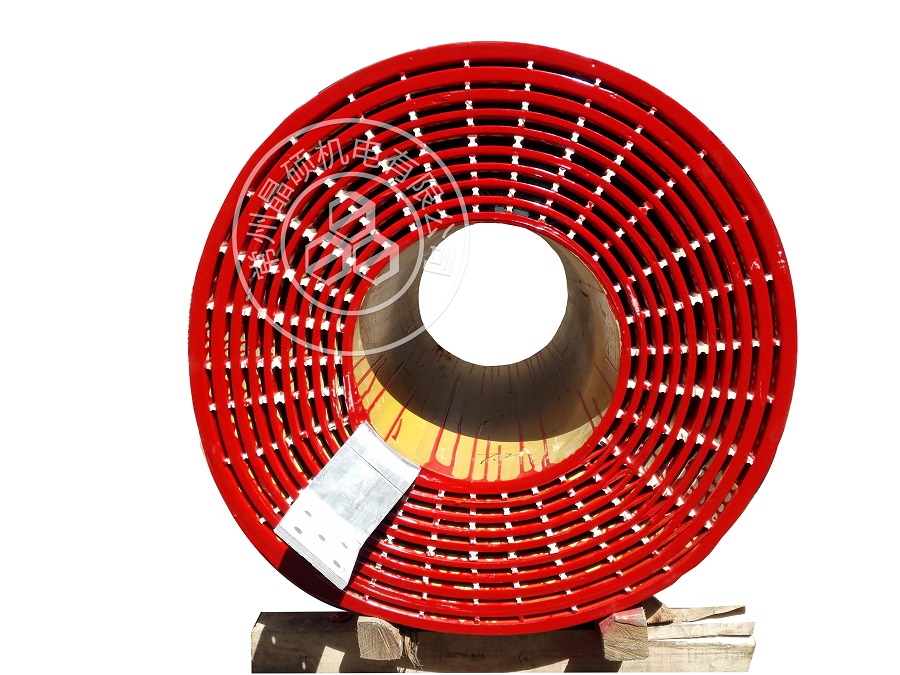

3、线圈为环氧浇注型,线圈内外敷设环氧玻璃网格布作增强,采用H级环氧浇注体系在真空状态下进行浇注,该线圈不但绝缘性能好,而且机械强度高,能耐受大电流冲击和冷热冲击而不开裂;

4、环氧浇注线圈不吸水、局部放电量低,可在恶劣环境条件下安全运行;

5、线圈上下端部采用环氧垫块和硅橡胶防震垫,有效减小了线圈运行时地震动。

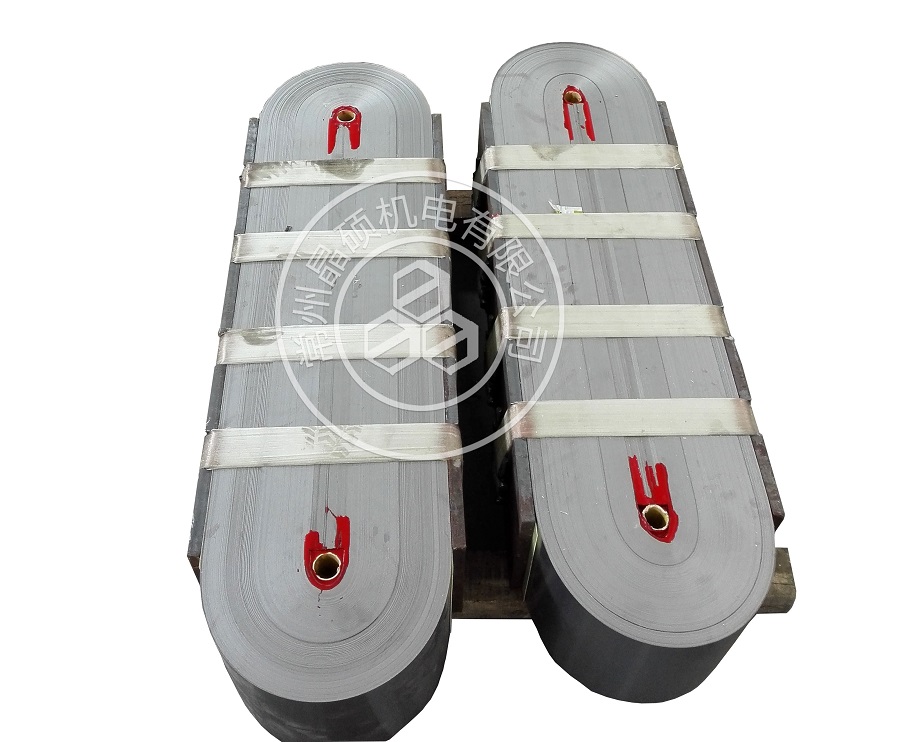

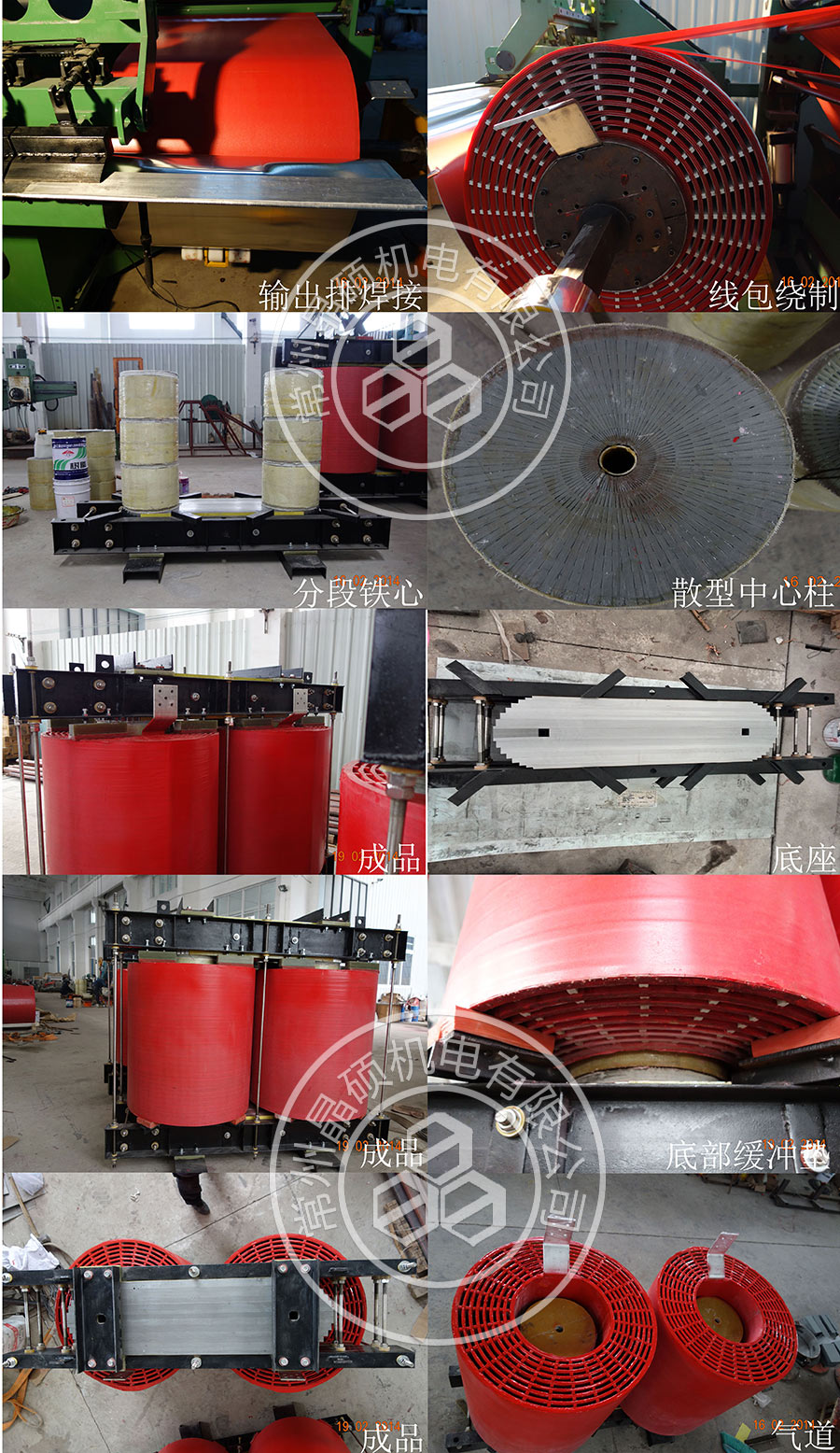

干式电抗器 电抗器底座 电抗器详情图 电抗器细节图 常州电抗器 电抗器散型中心柱 干式电抗器图解
